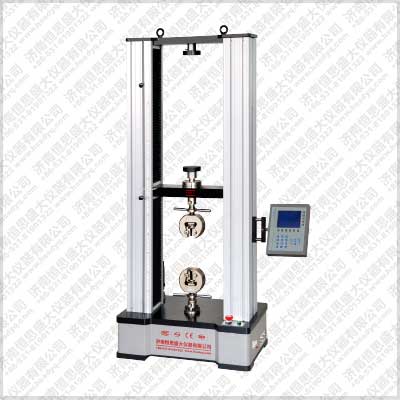

數顯式土工布拉力試驗機(門式)
- 一、主機結構 數顯式土工布 拉力試驗機 (門式) 采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下
- 咨詢熱線：13864183242 屈經理
- 在線咨詢：
跟此產品相關的產品
產品詳情
數顯式土工布拉力試驗機(門式)采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
數顯式土工布拉力試驗機(門式)綜合性測試平臺
數顯式土工布拉力試驗機(門式)以單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
數顯式土工布拉力試驗機(門式)試驗力測量
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率?？筛鶕脩粜枨笈渲枚鄠€傳感器，實現試驗力寬范圍的測量。
位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
數顯式土工布拉力試驗機(門式)變形測量系統
數顯式土工布拉力試驗機(門式)可根據試驗標準的要求來選配大變形測量系統
數顯式土工布拉力試驗機(門式)保護裝置
根據不同的試驗，可調節限位保護開關位置，有效防止夾具對撞。具有過載、過流、漏電等保護功能。
數顯式土工布拉力試驗機(門式)技術參數
|
產品名稱
|
數顯式土工布拉力試驗機(門式)
|
||||||||
|
產品型號
|
WDW-5S
|
WDW-10S
|
WDW-20S
|
WDW-50S
|
WDW-100S
|
||||
|
結構形式
|
門式結構
|
||||||||
|
試驗力（KN）
|
5
|
10
|
20
|
50
|
100
|
||||
|
試驗力級別
|
1級
|
||||||||
|
試驗力測量范圍
|
2%--100%FS
|
||||||||
|
試驗力示值相對誤差
|
≤示值的±1%
|
||||||||
|
力分辨率
|
1/500000
|
||||||||
|
位移測量裝置
|
光電編碼器
|
||||||||
|
位移示值相對誤差
|
≤示值的±1%
|
||||||||
|
位移分辨率（mm）
|
0.01
|
||||||||
|
位移速率調節范圍（mm/min）
|
0.05-500無極調速
|
||||||||
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
||||||||
|
有效拉伸空間（mm）
|
650
|
||||||||
|
有效壓縮空間（mm）
|
600
|
||||||||
|
有效試驗寬度（mm）
|
350
|
350
|
350
|
400
|
450
|
||||
|
楔形夾具夾持方式
|
手動加緊/液壓自動加緊
|
||||||||
|
壓縮附具(mm)
|
壓盤直徑φ120或定制
|
||||||||
|
主機外形尺寸（mm）
|
690×380×1650
|
690×380×1650
|
690×380×1650
|
755×355×1780
|
825×600×1950
|
||||
|
主機電源
|
0.5KW/AC220V±10%
|
0.5KW/AC220V±10%
|
0.5KW/AC220V±10%
|
0.75KW/AC220V±10%
|
1KW/AC380V±10%
|
||||
|
主機重量（KG）
|
320
|
320
|
340
|
420
|
560
|
||||
備注：以上參數僅供參考，詳細參數請以真實設備為主！
