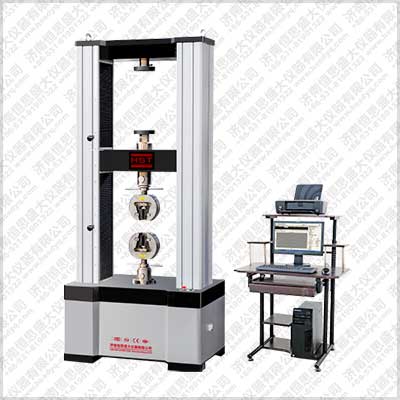

WDW-200/300微機控制電子萬能試驗機產品結構及原理：

主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載（移動橫梁與工作臺之間安裝有壓縮、彎曲附具,可對金屬或非金屬材料試樣進行壓縮及彎曲試驗;移動橫梁與上橫梁之間安裝有拉伸附具,可對金屬或非金屬材料試樣進行拉伸試驗）。

測力傳感器安裝在移動橫梁的下部，用于測量試驗力的大小；交流伺服電機內置位移測量系統，用于測量試樣的位移量,也可近似代替試樣的變形量；對部分金屬材料，試驗機配置試樣延伸率的專用測量裝置-引伸計,引伸計的雙夾頭夾住試樣標距兩點,實時測量試樣標距兩點的分離距離,即試樣的變形量，微機（PC機或液晶單片機）控制試驗過程，并實現數據處理及輸出。

WDW-200-300微機控制電子萬能試驗機工作條件：

1.室溫10―35℃。

2.相對濕度≤80%。

3.周圍無振動，無腐蝕性介質，無強磁場干擾。

4.電源電壓波動不超過額定電壓的10%。

5.在穩固的基礎上水平安裝，水平度為0.2/1000。

主要技術指標：

1.試驗力及試驗力測量范圍：300KR,0.2%-100%FS

2.試驗力分檔：可選擇分檔或全程不分檔

3.試驗力測量精度：優于示值的±1%；

4.位移分辨力：0.002mm；

5.位移測量準確度：±0.5%；

6.變形測量范圍：0.2～100％FS；

7.變形示值相對誤差：±1%以內；

8.變形分辨力：0.001mm；

9.力控速率調節范圍：0.005～5％FS/S；

10.力控速率相對誤差：±1%設定值以內；

11.變形速率調節范圍：0.02～5％FS/S；

12.變形控制速率相對誤差：速率＜0.05％FS時，為±2%設定值以內；

速率≥0.05％FS時，為±0.5%設定值以內；

13.橫梁速度測量范圍：0.005～300mm/min；

14.橫梁速度相對誤差：速率＜0.01mm/min時，設定值的±1.0%以內；

速率≥0.01mm/min時，設定值的±0.2%以內；

15.恒力、恒變形、恒位移控制范圍：0.5％～100％FS；

16.恒力、恒變形、恒位移控制精度：設定值≥10％FS時,設定值的±0.1%以內；

設定值＜10％FS時,設定值的±1%以內；

17.拉伸行程：0～650mm；

18.壓縮行程：0～650mm；

19.橫梁行程：650mm；

20.試驗寬度：430mm

21.供電電源：三相380V；3kW；

22.主機尺寸：約1200×760×2500mm；

23.主機重量：大于500Kg；

24.試驗機執行標準:GB/T16491-2008《電子式萬能試驗機》、GB/T228-2002《金屬材料室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》。
